SD 系列步進馬達驅動器

  • SD 系列步進馬達驅動器 1
  • SD 系列步進馬達驅動器 2
  • SD 系列步進馬達驅動器 3
  • SD 系列步進馬達驅動器 4
  • SD 系列步進馬達驅動器 5

SD 系列步進馬達驅動器

  • ​設計精巧
  • 獨特抑震功能
  • ​大扭力輸出
  • 振動小/噪音低
​





  • ​設計精巧
  • 獨特抑震功能
  • ​大扭力輸出
  • 振動小/噪音低
​





  • 產品說明

    二相微步進驅動系列 2phase Microstepping Driver

    應用於各種數控機床 , 包裝機械 , 紡織機械 , 工藝繡品機械 , 切割機 , 印刷機械 , 鐳射雕刻 , 工業自動化控制領域等 , 並提供客製化設計。

    設計精巧

    大扭力輸出,振動小, 噪音低
    獨特抑震功能

    單/雙脈衝選擇

    可支持RS485通訊(-PR系列), EtherCAT...不同系列產品可
    選擇, 能與多種步進馬達配接

    完整的保護功能

    馬達短路保護功能,
    光電隔離輸入功能

    自檢功能

    具離線功能, 試運行功能,
    全橋雙極性PWM驅動方式

    • SD243
    • SD243B2
    • SD243 EtherCAT - 4X / 2X
    • SD244
    • SD244 Plus-R-A
    • SD244 EtherCAT
    • SD246
    • SD246 Plus-R
    • SD246 EtherCAT


    1. 輸入電源電壓 : DC24 ~ 36V

    2. 額定電流 : 0.4~3.2A

    3. 通訊介面 : RS485(無節點)

    4. 控制模式 : 簡易RS485(Option)

    5. 外形尺寸(mm) / 重量 : 9 7 ( L )×27(W)×60( D ) , 約1 7 5 g

    6. 對應馬達(mm) : 20 , 28 , 42 , 56






    1. 輸入電源電壓 : DC20 ~ 30V

    2. 額定電流 : 0.4~3.2 A

    3. 控制模式 : 外部脈衝

    4. 外形尺寸(mm) / 重量 : 97(L)×27(W)×60( D) , 約180g

    5. 對應馬達(mm) : 20 , 28 , 42 , 56





    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.3 ~ 3.0A

    3. 控制模式 : PP , PV , Home , CSP

    4. 外形尺寸(mm) / 重量 :
      4軸 - 146(L)×86.6(W)×44(D) , 約600g
      2軸 - 146(L)×86.6(W)×39(D) , 約350g

    5. 對應馬達(mm) : 20 , 28 , 35 , 42




    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 1.0~4.5 A

    3. 控制模式 : 外部脈衝

    4. 外形尺寸(mm) / 重量 : 118(L)×34(W)×78( D) , 約300g

    5. 對應馬達(mm) : 35 ,42 , 56 , 60

    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.1 ~ 3.0A

    3. 峰值電流 : 4.5A

    4. 通訊介面 : RS485 ( 最多32節點 )

    5. 控制模式 : 位置 / 速度 控制模式

    6. 外形尺寸(mm) / 重量 :145.9(L)×86.6(W)×28.4(D) , 約350g

    7. 對應馬達(mm) : 28 , 35 , 42 , 56 , 60



    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.4 ~ 4.5A

    3. 控制模式 : PP , PV , Home , CSP

    4. 外形尺寸(mm) / 重量 :146( L )×87(W)×29( D) , 約350g

    5. 對應馬達(mm) : 28 , 35 , 42 , 56 , 60



    1. 輸入電源電壓 : DC24 ~ 72V

    2. 額定電流 : 2.5~6.0 A

    3. 控制模式 : 外部脈衝

    4. 外形尺寸(mm) / 重量 : 118(L)×34(W)×78( D) , 約350g

    5. 對應馬達(mm) : 42, 56, 60, 86

    1. 輸入電源電壓 : DC24 ~ 72V

    2. 額定電流 : 0.1~6 A

    3. 峰值電流 : 7.8A

    4. 通訊介面 : RS485 ( 最多30節點 ,指撥SW設定)

    5. 控制模式 : 位置 / 速度

    6. 外形尺寸(mm) / 重量 :156(L)×97(W)×33.5(D) , 約500g

    7. 對應馬達(mm) :35 , 42 , 56 , 60 , 86

    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.5~6.5 A

    3. 通訊介面 : EtherCAT ( 1~255 )

    4. 控制模式 : PP, PV, Home, CSP

    5. 外形尺寸(mm) / 重量  : 156( L )×97(W)×33. 5( D) , 約500g

    6. 對應馬達(mm) : 42 , 56 , 60 , 86

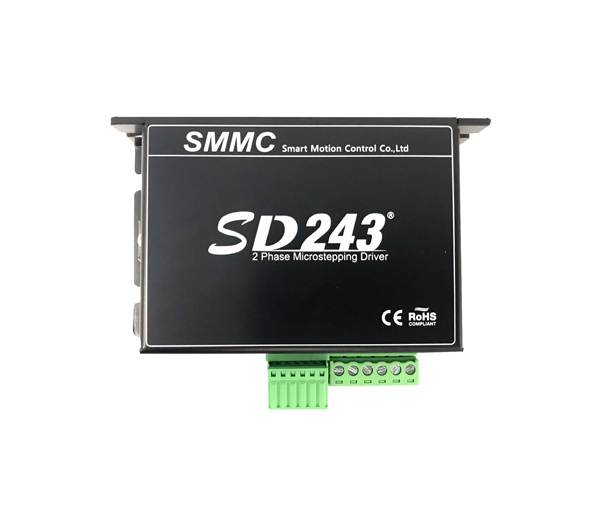

    SD243


    1. 輸入電源電壓 : DC24 ~ 36V

    2. 額定電流 : 0.4~3.2A

    3. 通訊介面 : RS485(無節點)

    4. 控制模式 : 簡易RS485(Option)

    5. 外形尺寸(mm) / 重量 : 9 7 ( L )×27(W)×60( D ) , 約1 7 5 g

    6. 對應馬達(mm) : 20 , 28 , 42 , 56

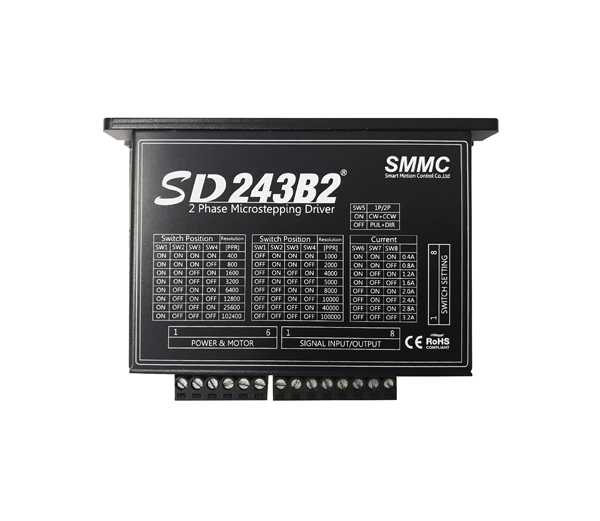

    SD243B2




    1. 輸入電源電壓 : DC20 ~ 30V

    2. 額定電流 : 0.4~3.2 A

    3. 控制模式 : 外部脈衝

    4. 外形尺寸(mm) / 重量 : 97(L)×27(W)×60( D) , 約180g

    5. 對應馬達(mm) : 20 , 28 , 42 , 56

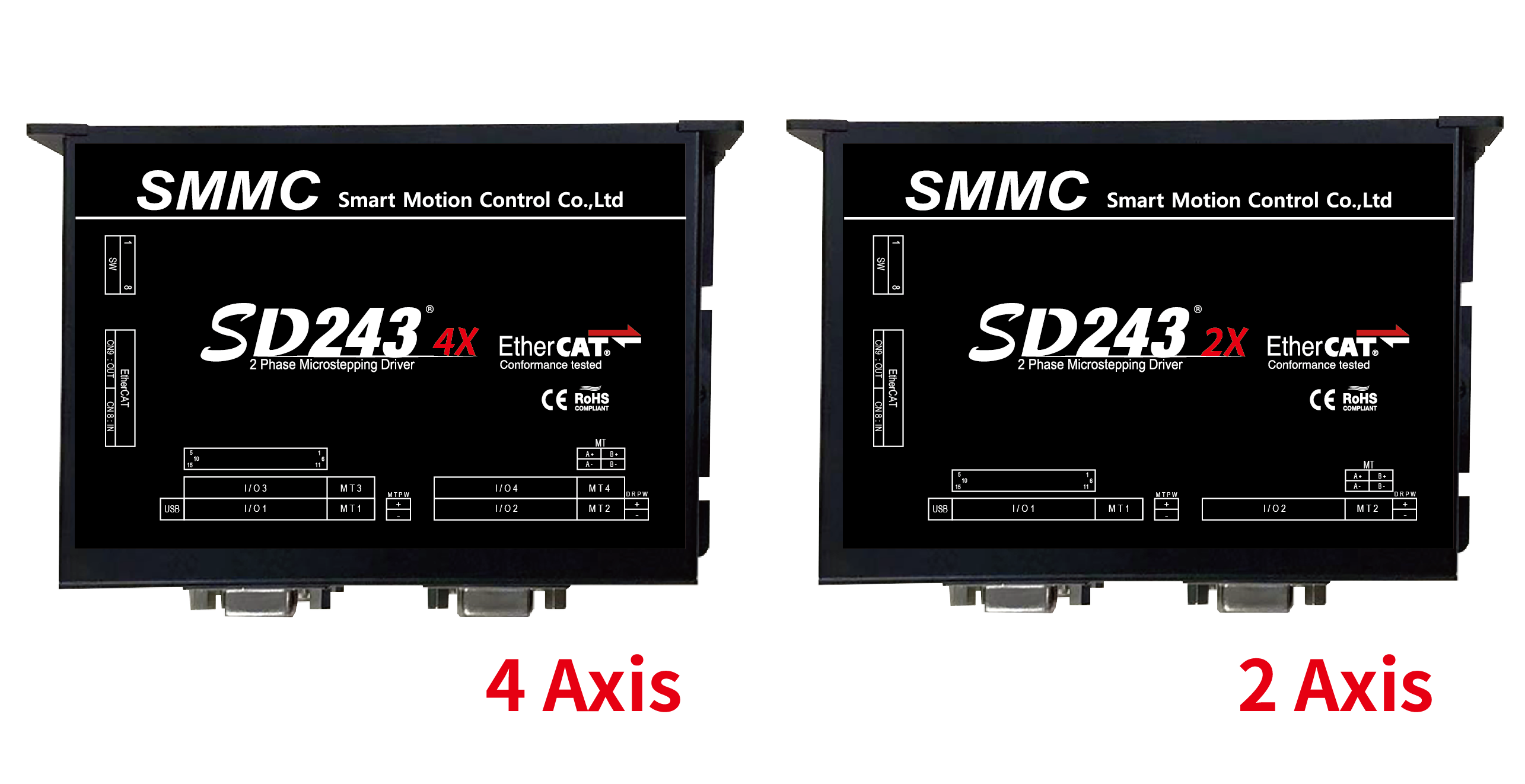

    SD243 EtherCAT - 4X / 2X




    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.3 ~ 3.0A

    3. 控制模式 : PP , PV , Home , CSP

    4. 外形尺寸(mm) / 重量 :
      4軸 - 146(L)×86.6(W)×44(D) , 約600g
      2軸 - 146(L)×86.6(W)×39(D) , 約350g

    5. 對應馬達(mm) : 20 , 28 , 35 , 42

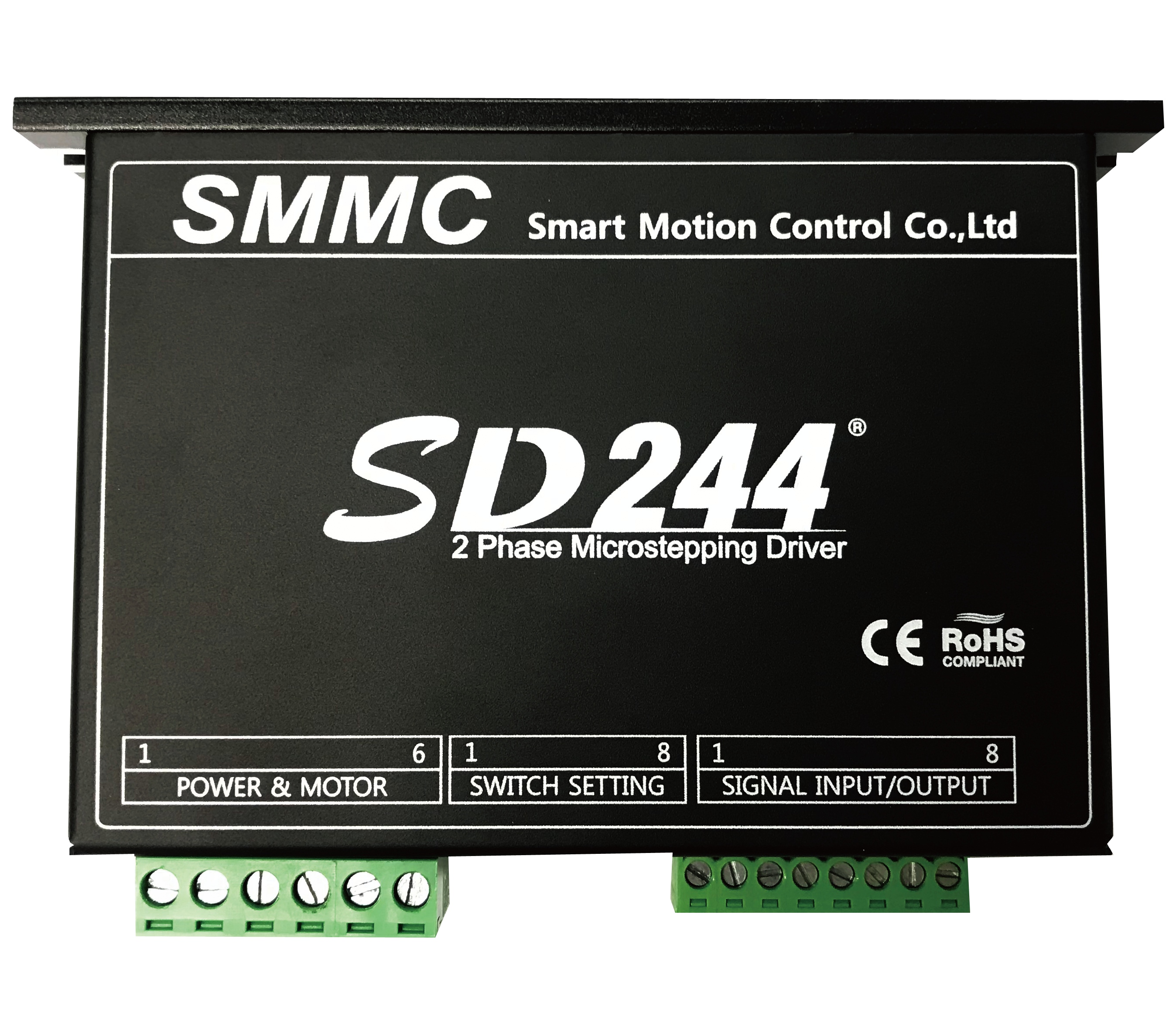

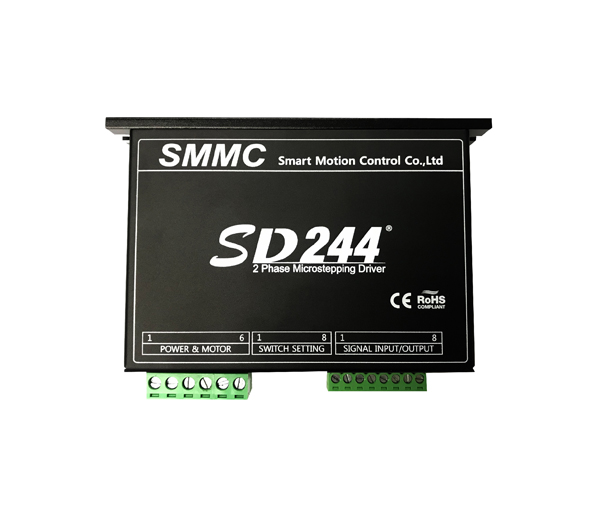

    SD244



    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 1.0~4.5 A

    3. 控制模式 : 外部脈衝

    4. 外形尺寸(mm) / 重量 : 118(L)×34(W)×78( D) , 約300g

    5. 對應馬達(mm) : 35 ,42 , 56 , 60

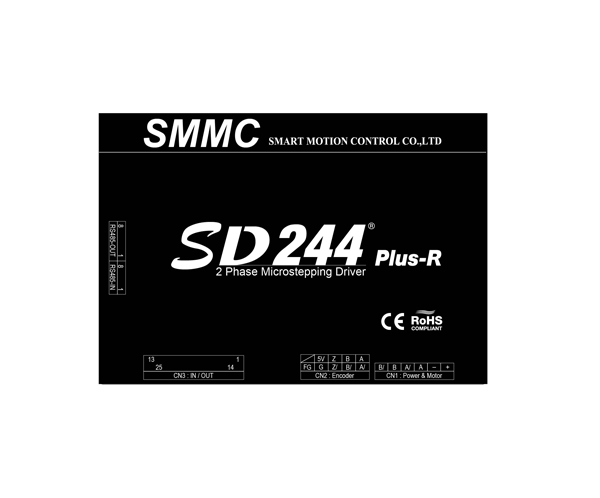

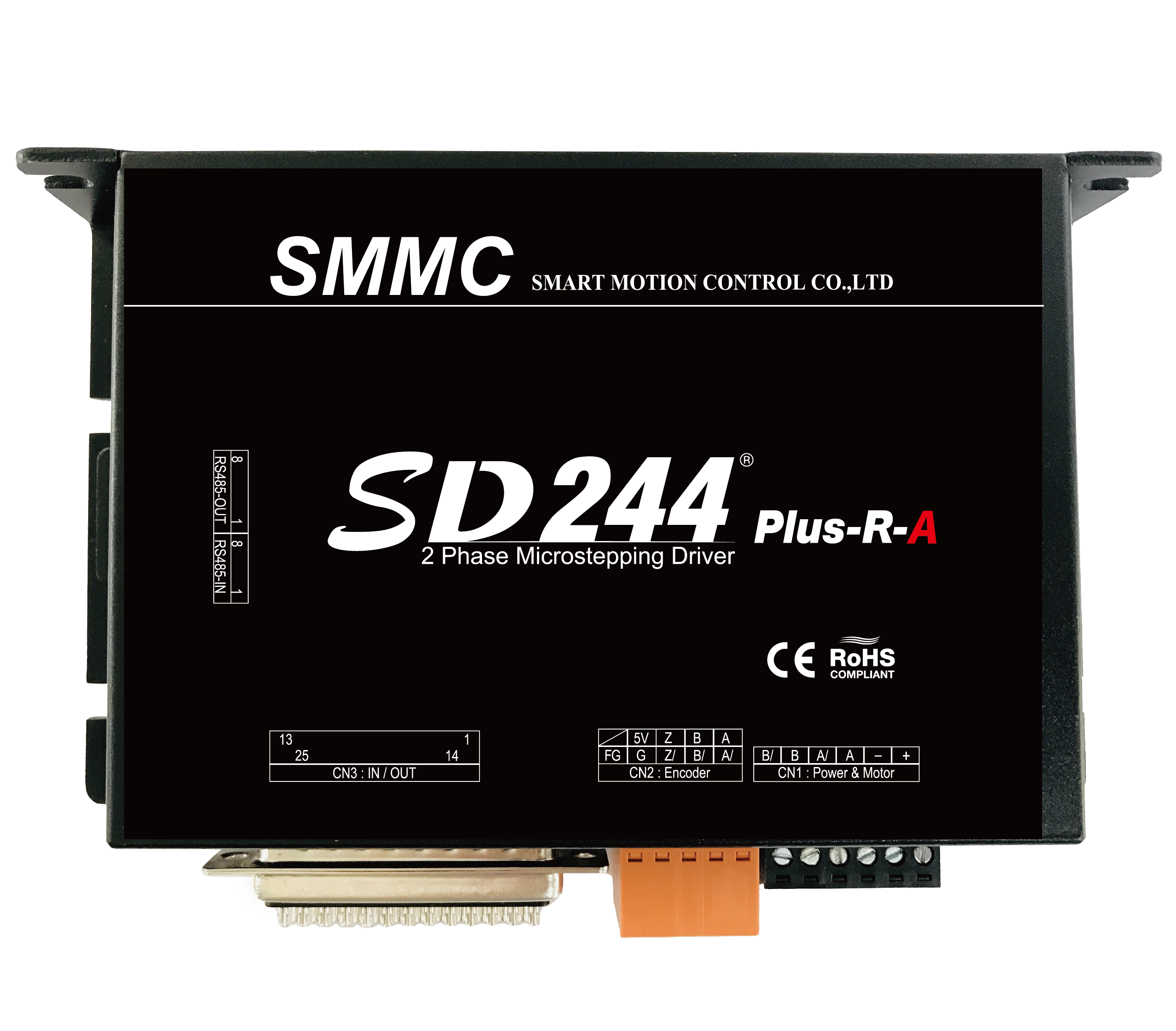

    SD244 Plus-R-A
    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.1 ~ 3.0A

    3. 峰值電流 : 4.5A

    4. 通訊介面 : RS485 ( 最多32節點 )

    5. 控制模式 : 位置 / 速度 控制模式

    6. 外形尺寸(mm) / 重量 :145.9(L)×86.6(W)×28.4(D) , 約350g

    7. 對應馬達(mm) : 28 , 35 , 42 , 56 , 60

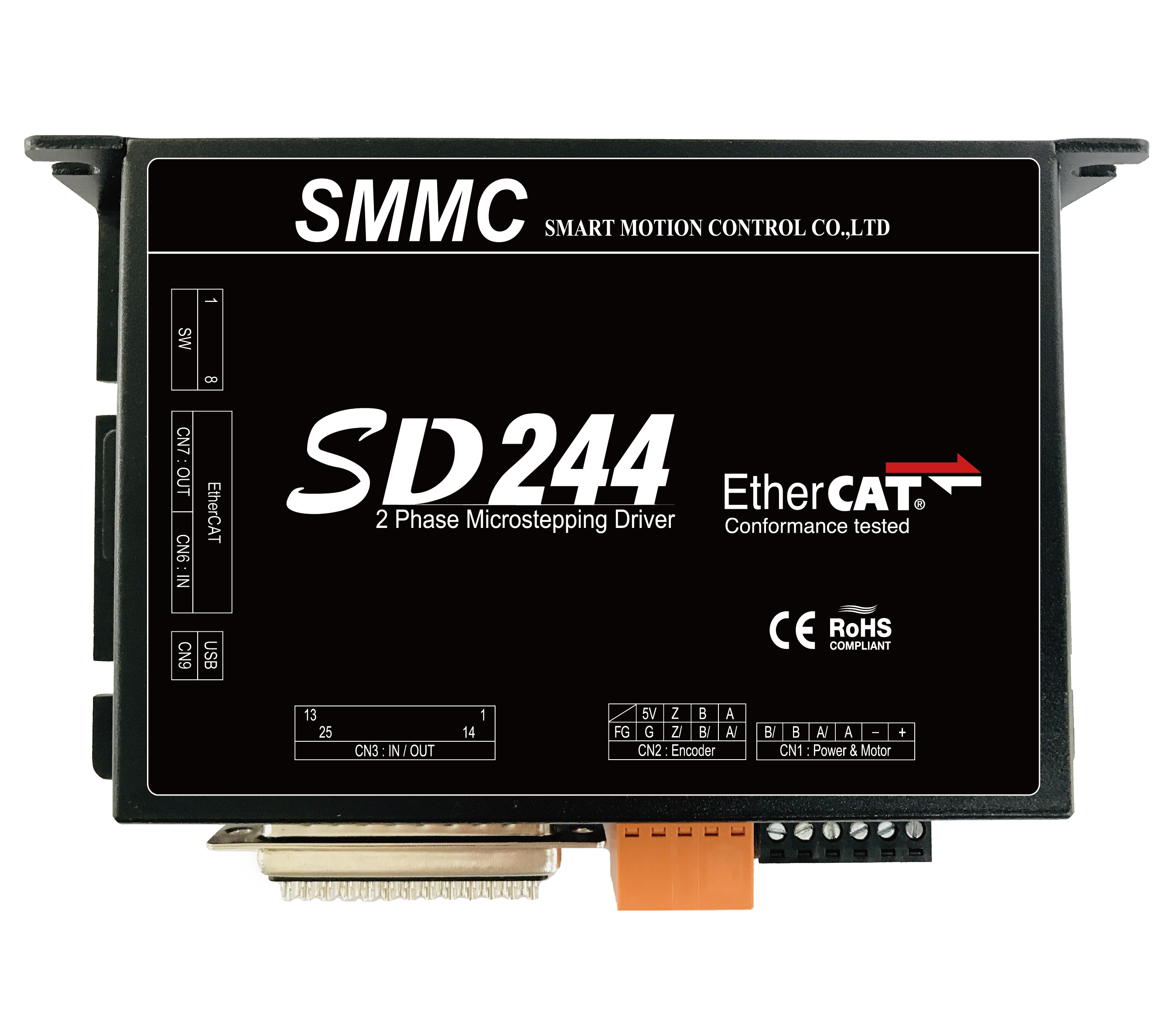

    SD244 EtherCAT


    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.4 ~ 4.5A

    3. 控制模式 : PP , PV , Home , CSP

    4. 外形尺寸(mm) / 重量 :146( L )×87(W)×29( D) , 約350g

    5. 對應馬達(mm) : 28 , 35 , 42 , 56 , 60

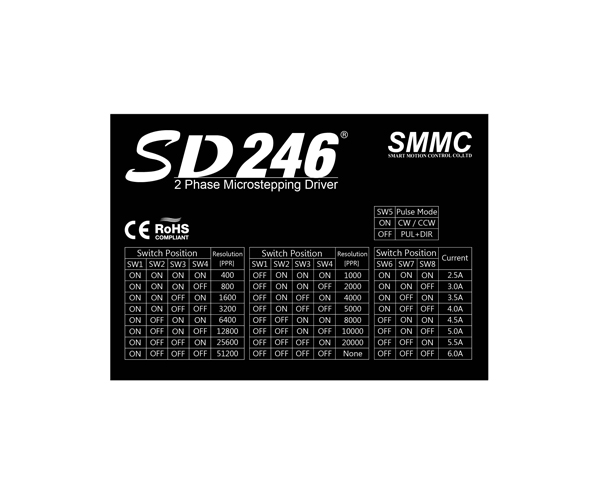

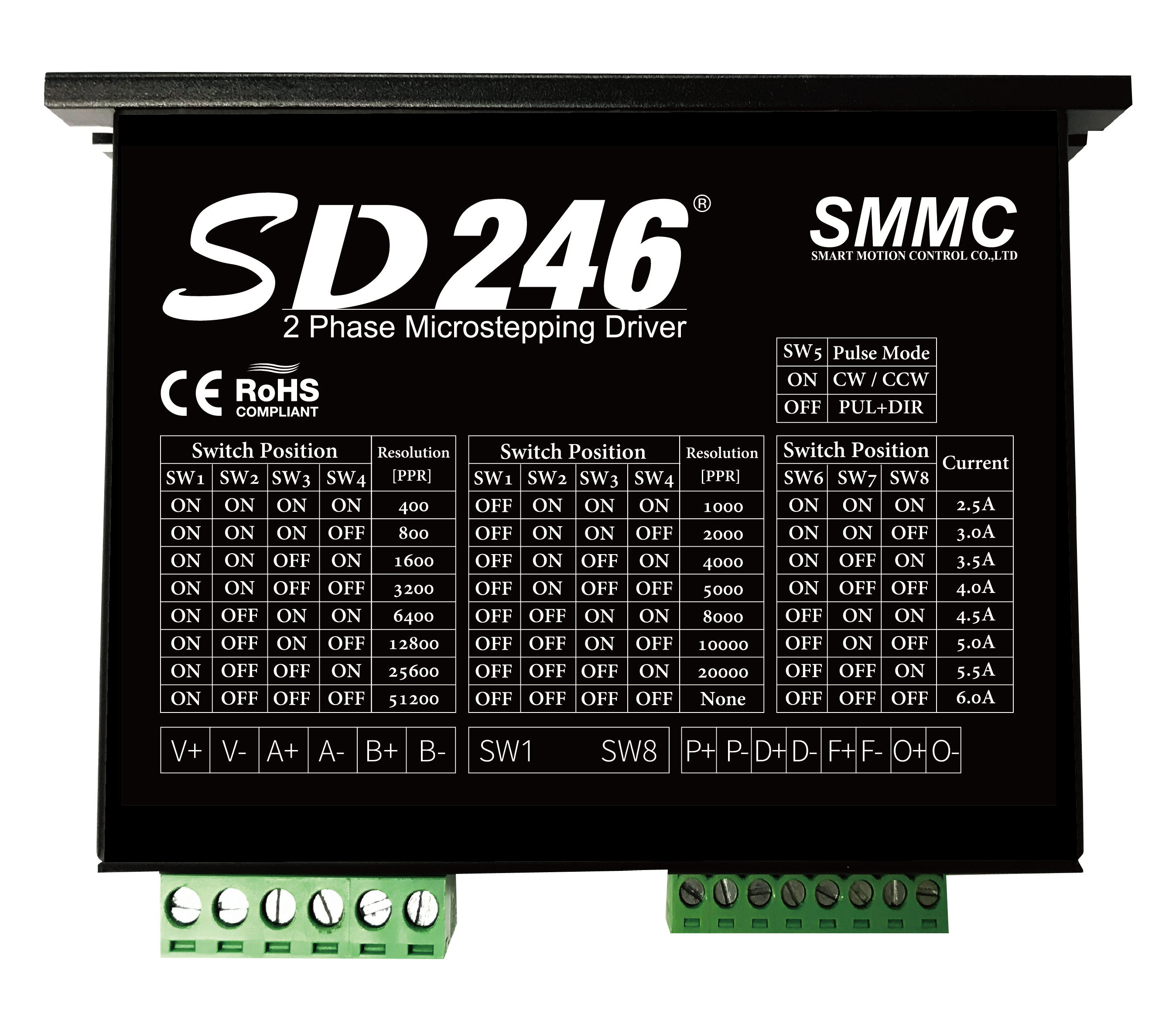

    SD246


    1. 輸入電源電壓 : DC24 ~ 72V

    2. 額定電流 : 2.5~6.0 A

    3. 控制模式 : 外部脈衝

    4. 外形尺寸(mm) / 重量 : 118(L)×34(W)×78( D) , 約350g

    5. 對應馬達(mm) : 42, 56, 60, 86

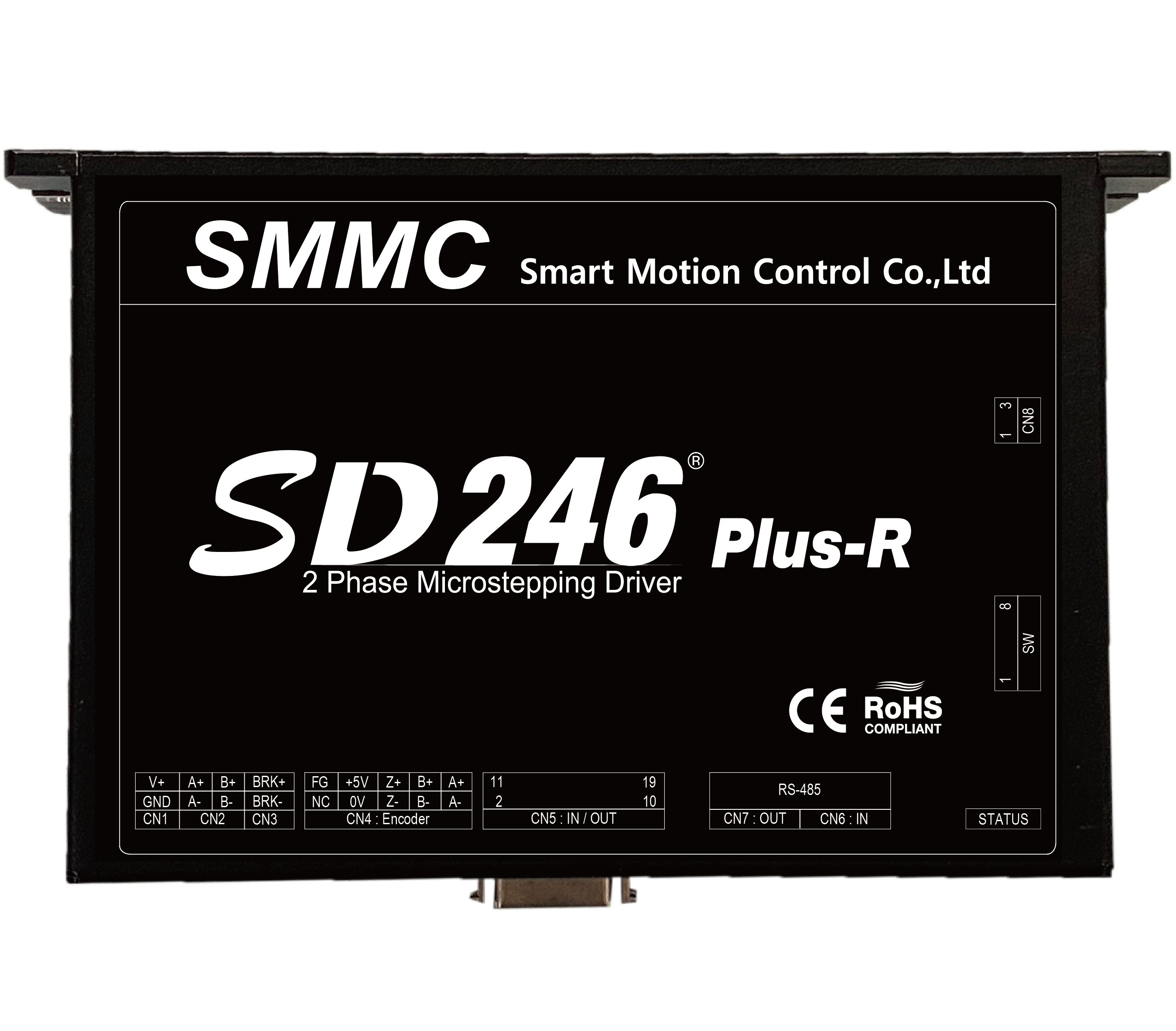

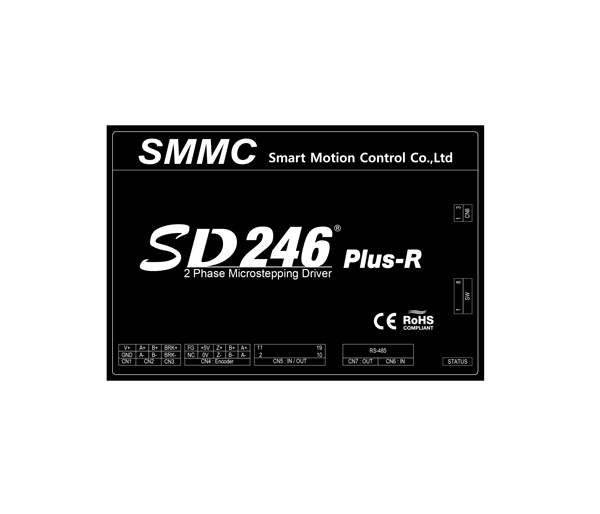

    SD246 Plus-R
    1. 輸入電源電壓 : DC24 ~ 72V

    2. 額定電流 : 0.1~6 A

    3. 峰值電流 : 7.8A

    4. 通訊介面 : RS485 ( 最多30節點 ,指撥SW設定)

    5. 控制模式 : 位置 / 速度

    6. 外形尺寸(mm) / 重量 :156(L)×97(W)×33.5(D) , 約500g

    7. 對應馬達(mm) :35 , 42 , 56 , 60 , 86

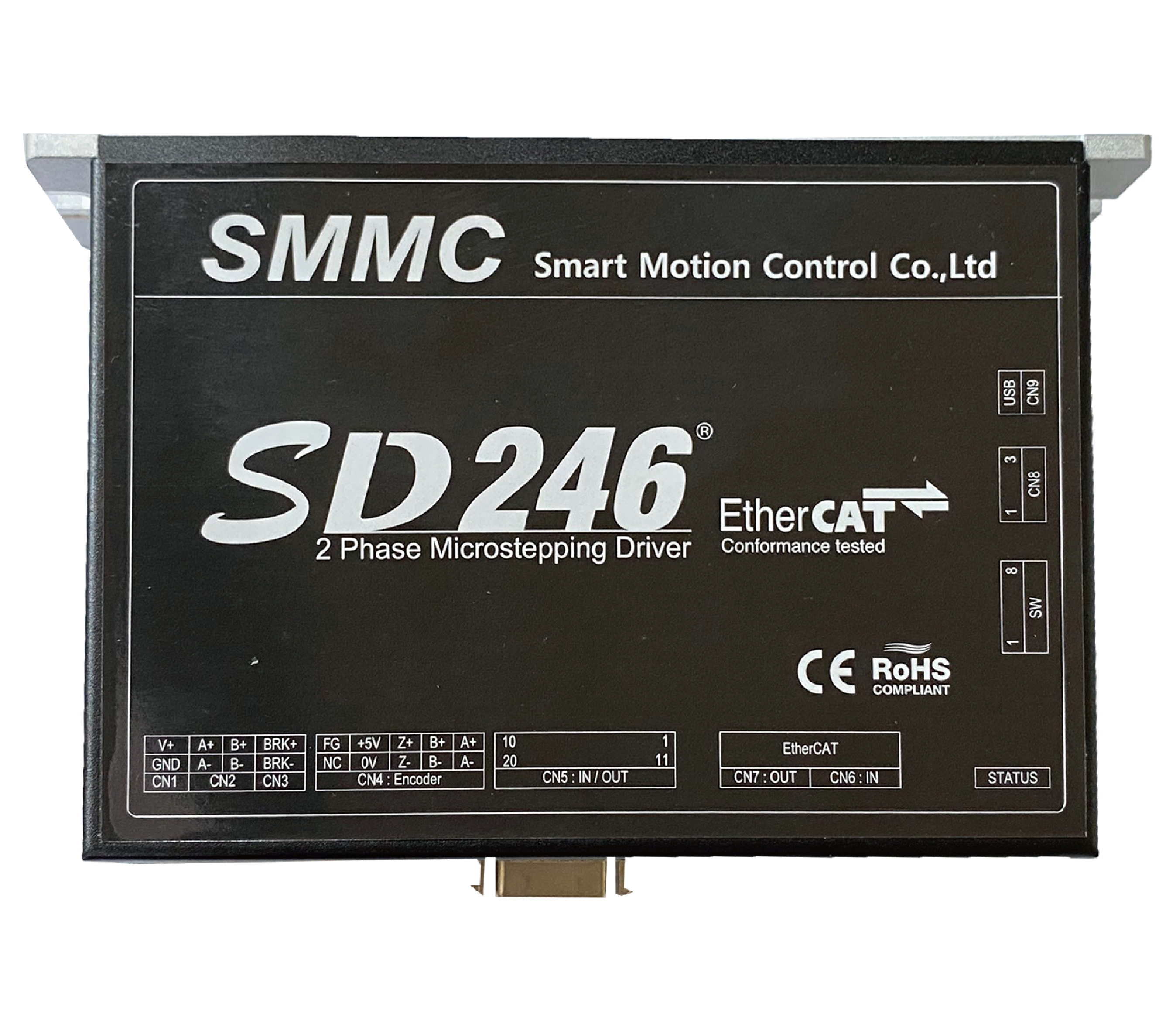

    SD246 EtherCAT
    1. 輸入電源電壓 : DC24 ~ 48V

    2. 額定電流 : 0.5~6.5 A

    3. 通訊介面 : EtherCAT ( 1~255 )

    4. 控制模式 : PP, PV, Home, CSP

    5. 外形尺寸(mm) / 重量  : 156( L )×97(W)×33. 5( D) , 約500g

    6. 對應馬達(mm) : 42 , 56 , 60 , 86
